СМД резисторы: назначение и применение в схемах

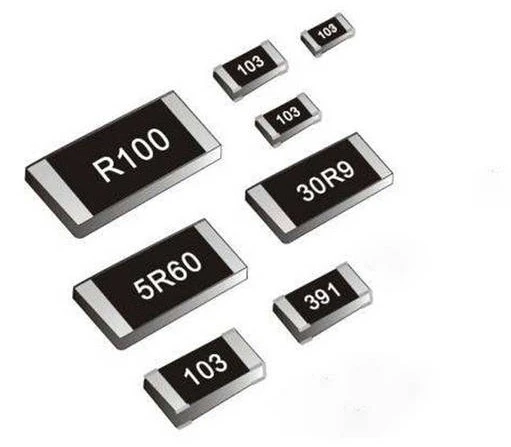

СМД резисторы (Surface-Mount Device) — это резисторы для поверхностного монтажа, которые устанавливаются прямо на плату без проводов. Они кардинально отличаются от традиционных “сквозных” резисторов своими размерами, точностью и удобством установки на плотные платы. Компактность позволяет размещать множество компонентов на небольшой площади, что особенно важно в современной электронике: смартфонах, ноутбуках, дронах, бытовой технике и промышленных контроллерах.

Главная функция СМД резистора — регулировка и ограничение тока, корректировка напряжения, формирование делителей и фильтров сигналов. Несмотря на миниатюрность, правильный выбор резистора критически важен. Неправильный номинал может привести к перегреву компонента, нестабильной работе схемы или даже короткому замыканию.

Для новичков важно понимать, что даже маленький смд резистор требует аккуратного обращения: при перегреве жала паяльника элемент может испортиться, а на плате появятся микротрещины. Опытные инженеры всегда советуют проверять номиналы заранее и использовать резисторы с достаточной точностью и допустимой мощностью рассеивания.

Применение СМД резисторов в схемах

СМД резисторы находят применение практически во всех типах электроники. Они используются в:

Аналоговых схемах, где точность сопротивления критична для делителей напряжения, фильтров и схем обратной связи.
Цифровых устройствах, для подтягивающих резисторов, ограничителей тока и формирования логических уровней.
Смешанных системах, где сочетаются аналоговые и цифровые сигналы, например, в сенсорных интерфейсах или управлении моторами.
Блоках питания и контроллерах, где требуется точная стабилизация напряжения и ограничение токов.

СМД резисторы позволяют инженерам экономить место на плате, уменьшать вес устройства и повышать надёжность монтажа. Их компактность делает возможным использование многослойных плат высокой плотности, где классические резисторы просто не помещаются.

Опытные мастера рекомендуют выбирать резисторы с учетом: номинала, мощности рассеивания, допустимого напряжения и точности. Эти параметры критичны для стабильной работы схемы в долгосрочной перспективе.

Практические советы по монтажу и пайке

Монтаж СМД резисторов требует аккуратности и правильной подготовки. Для начинающих важно знать несколько ключевых моментов:

Подготовка контактной площадки — поверхность платы должна быть чистой и обезжиренной, контакты можно слегка протереть спиртом.
Использование флюса — флюс улучшает смачивание контактов и способствует равномерному растеканию припоя.
Выбор жала паяльника — тонкое конусное жало идеально подходит для маленьких компонентов, толстое — для проводов и крупных элементов.
Техника пайки — жало паяльника должно касаться одновременно контакта и припоя, удерживая элемент не дольше нескольких секунд, чтобы избежать перегрева.

При работе с СМД удобно использовать качественный припой, который быстро плавится и равномерно распределяется по контактам. Припой олово подходит для большинства SMD-компонентов, обеспечивая надежное соединение и долговечность шва.

Опытные мастера также используют пинцеты и держатели плат, чтобы точно позиционировать элемент перед пайкой. Это минимизирует риск смещения резистора, повреждения соседних компонентов и образования “мостиков” припоя.

Итоговые рекомендации и советы инженеров

СМД резисторы — это ключевой элемент современных плат. Они позволяют:

точно регулировать параметры цепи,
экономить место и вес устройства,
обеспечить надежность и долговечность работы схемы.

Для новичков критично: заранее выбирать правильный номинал, использовать качественные материалы, аккуратно паять с подходящим жало и следить за температурой. Для профессионалов важно также контролировать параметры мощности рассеивания и тепловую стабильность.

Правильное обращение с СМД резисторами делает сборку безопасной, устойчивой и долговечной. Они станут незаменимым элементом для любых проектов: от простых DIY-плат до сложных промышленных устройств.
